在工業生產中，蒸汽作為一種重要的能源介質和工藝介質，其流量的精確測量對于能源管理、成本核算、工藝控制和安全生產至關重要。然而，蒸汽的物理特性（如高溫、高壓、相變）使其流量測量成為一項技術挑戰。選擇一款合適的蒸汽流量計，是確保測量可靠性、經濟性和長期穩定運行的關鍵。

蒸汽流量測量的核心挑戰

蒸汽主要分為飽和蒸汽和過熱蒸汽。飽和蒸汽的溫度與壓力一一對應，在輸送過程中容易因熱量損失而產生凝結水，形成兩相流，嚴重影響測量精度。過熱蒸汽則溫度高于其壓力下的飽和溫度，狀態相對單一，但其密度同時受溫度和壓力影響，需要進行溫壓補償才能獲得準確的質量流量。因此，蒸汽流量計不僅需要耐受高溫高壓的工況，其測量原理最好能直接或間接應對相變和密度變化問題。

主流蒸汽流量計類型深度解析

目前，市場上適用于蒸汽測量的流量計主要有渦街流量計、差壓式流量計和超聲波流量計等，它們各有其技術原理和適用場景。

1. 渦街流量計
渦街流量計是測量蒸汽流量的主流選擇之一，尤其適用于飽和蒸汽和過熱蒸汽。其工作原理基于“卡門渦街”現象：在流體中放置一個非流線型阻流體（旋渦發生體），流體在其下游兩側會交替產生有規則的旋渦，旋渦的頻率與流體的流速成正比。通過檢測旋渦頻率，即可計算出流體的體積流量。

• 優點：結構簡單牢固，無可動部件，可靠性高，維護量小；測量范圍寬；壓力損失較小；輸出信號為頻率脈沖，抗干擾能力強，便于與數字系統集成。
• 注意事項：其對管道振動較為敏感，安裝時需要保證足夠的直管段以確保流場穩定。對于低流速蒸汽（通常低于一定閾值），可能無法產生穩定渦街，導致測量下限受限。

2. 差壓式流量計（如孔板、V錐流量計）
這是歷史最悠久、應用最廣泛的流量測量技術之一。通過安裝在管道中的節流件（如標準孔板），使蒸汽流過節流件時產生壓力差，該壓差值與流量的平方成正比。結合蒸汽的溫壓補償密度，可計算出質量流量。

• 優點：結構標準化程度高，技術成熟，有大量的實驗數據和國際標準（如GB/T 2624、ISO 5167）支持；耐高溫高壓性能好。
• 注意事項：壓力損失較大，長期運行能耗較高；測量范圍度（量程比）相對較窄；孔板入口邊緣長期使用可能磨損，影響精度，需要定期檢查；安裝要求嚴格，需要較長的前后直管段。

3. 超聲波流量計
超聲波流量計通過測量超聲波在蒸汽中順流和逆流傳播的時間差來計算流速。雖然更常見于液體測量，但部分專門設計的超聲波流量計也可用于蒸汽測量。

• 優點：無任何阻流部件，無壓力損失，節能；安裝維護可在管外進行，不影響生產。
• 注意事項：對蒸汽的純凈度（如含水量、雜質）比較敏感，測量飽和蒸汽時精度易受水滴影響；價格通常較高；對安裝人員的專業技術要求高。

如何選擇最合適的蒸汽流量計？關鍵選型要點

面對多種選擇，用戶應從以下幾個核心維度進行綜合評估：

1. 蒸汽狀態與參數：明確是飽和蒸汽還是過熱蒸汽，并確定其常態下的工作壓力、溫度范圍以及預期的流量范圍（最大、最小和常用流量）。
2. 測量精度要求：不同應用場景對精度的要求不同。能源計量貿易結算要求高精度（如±1.0%），而一般過程監控可能±2.5%即可滿足。
3. 安裝條件：評估現場管道口徑、直管段長度、振動情況、電源條件等。例如，振動大的場合需謹慎選擇渦街流量計，或采取減振措施。
4. 壓力損失與能耗：從長期運行經濟性考慮，應選擇壓力損失小的儀表，如渦街或超聲波流量計。
5. 輸出信號與通訊需求：現代工廠普遍需要流量數據上傳至DCS、PLC或能源管理系統。因此，支持4-20mA模擬輸出和數字通訊協議（如Modbus-RTU over RS485）的流量計成為標配，便于系統集成和遠程監控。
6. 維護與長期成本：考慮儀表的長期穩定性、校準周期以及備件更換的成本和便利性。

專業品牌與產品推薦

在眾多品牌中，選擇一家技術扎實、產品可靠、服務完善的供應商至關重要。

• 國際品牌：如Endress+Hauser (E+H) 和Yokogawa (橫河)，它們在過程自動化領域擁有深厚的技術積累，提供從傳感器到系統的一體化解決方案，產品性能穩定，但價格通常處于高端。
• 國內領先品牌——聯測 (Sinomeasure)：作為國內工業傳感器與儀表的專業制造商，聯測在流量測量領域深耕多年，其蒸汽流量計產品以高性價比、穩定可靠和良好的本土化服務見長。聯測流量計嚴格遵循工業標準設計，能夠很好地滿足國內復雜工業環境下的蒸汽測量需求。

聯測 (Sinomeasure) 蒸汽流量計解決方案

針對蒸汽測量應用，聯測推薦其高性能渦街流量計系列。該系列產品專為蒸汽工況優化設計，是鍋爐房、熱電廠、石化、食品、紡織等行業蒸汽計量的理想選擇。

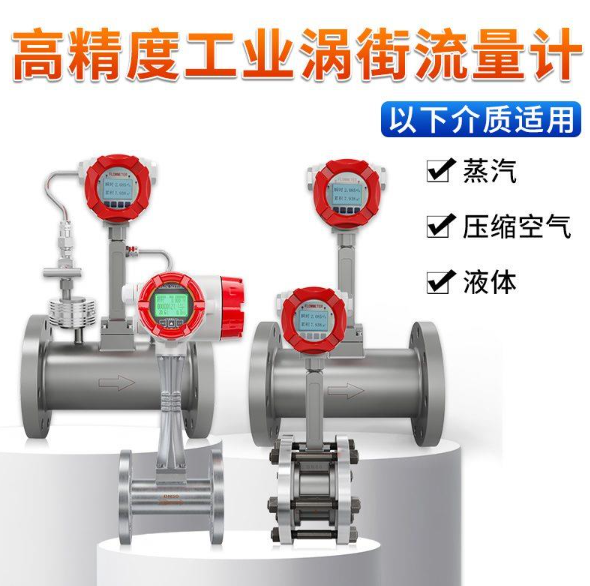

推薦型號：LUY系列渦街流量計

核心參數明細：

• 測量介質：飽和蒸汽、過熱蒸汽、壓縮空氣及其他一般氣體、液體。
• 口徑范圍：DN15 ~ DN300 (可根據需求定制更大口徑)。
• 溫度范圍：-40℃ ~ +350℃ (更高溫度可定制)。
• 壓力等級：最高可達4.0MPa或更高。
• 測量精度：±1.0% of reading (液體)， ±1.5% of reading (氣體/蒸汽)。
• 輸出信號：標配脈沖輸出、4-20mA模擬輸出；可選RS485數字通訊，支持標準Modbus-RTU協議，便于接入各類控制系統。
• 電源：24VDC 或 3.6V鋰電池（就地顯示型）。
• 表體材質：304不銹鋼（標準），316L不銹鋼（可選）。
• 防護等級：IP65。

產品特點：

1. 抗振性強：采用先進的數字信號處理（DSP）技術和獨特的傳感器結構設計，有效抑制管道振動干擾，保證在復雜工況下的測量穩定性。
2. 寬量程比：量程比可達1:15以上，能夠適應蒸汽負荷變化較大的場合，減少小流量測量盲區。
3. 智能溫壓補償：內置溫度、壓力傳感器（可選）或接收外部補償信號，可實時計算蒸汽密度，直接輸出標準狀態下的質量流量，簡化系統配置。
4. 堅固耐用：全焊接不銹鋼表體，無活動部件，使用壽命長，維護成本低。
5. 配置靈活：提供現場液晶顯示、電池供電、隔爆型等多種選項，滿足不同現場安裝和功能需求。

FAQ

Q1: 安裝聯測渦街流量計測量蒸汽時，有哪些特別需要注意的事項？
A1: 首先，必須保證足夠的前后直管段（通常前10D后5D，D為管道直徑），以確保蒸汽流場穩定。其次，對于飽和蒸汽，建議將流量計安裝在管道水平段或垂直向上段，并確保測量點上游有良好的疏水措施，防止凝結水沖擊探頭。最后，接線務必嚴格按照說明書進行，特別是信號線與電源線應分開敷設，避免強電干擾。

Q2: 為什么我的蒸汽流量計讀數需要溫壓補償？聯測流量計如何實現？
A2: 蒸汽的密度隨溫度和壓力變化顯著，僅測量體積流量無法得知實際消耗的質量或能量。溫壓補償就是通過實時測量蒸汽的溫度和壓力，換算出當前工況下的密度，從而將體積流量轉換為準確的質量流量。聯測渦街流量計可以通過兩種方式實現：一是選擇一體式內置溫壓補償型號，二是通過RS485通訊或模擬輸入通道，接收來自外部PT100和壓力變送器的信號進行補償計算，為用戶提供靈活的選擇。
